Termék áttekintése

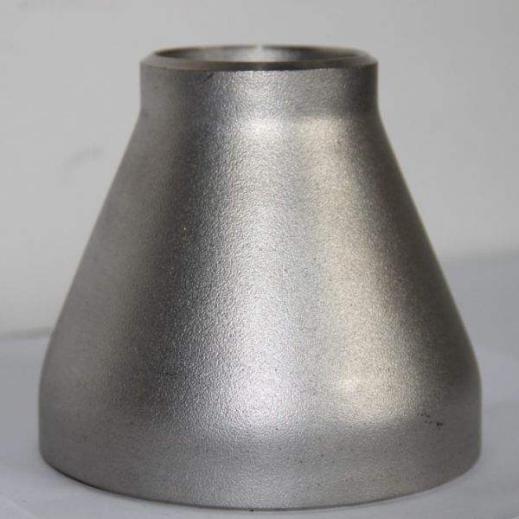

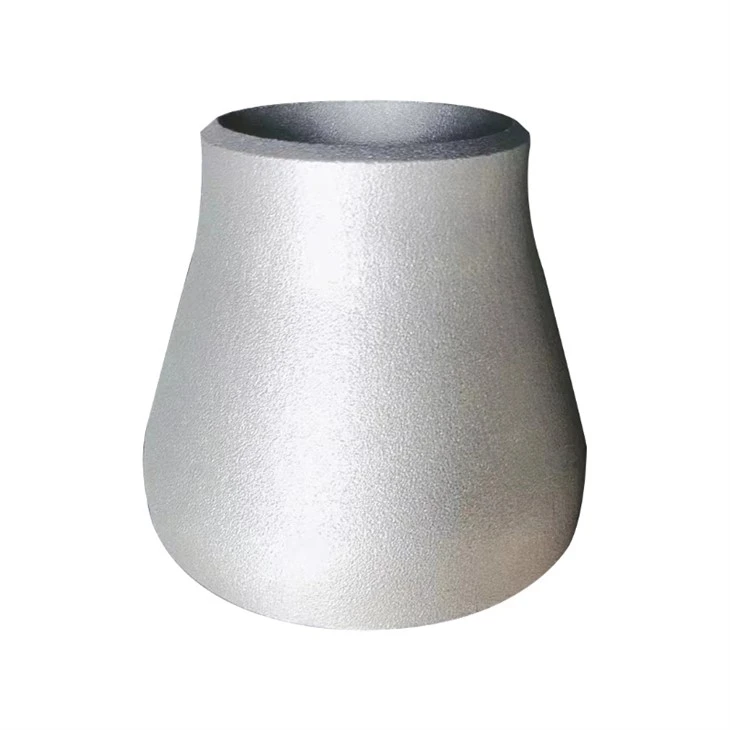

Din redukálóegy tompahegesztő csőszerelvény, amelyet két különböző névleges átmérőjű cső összekapcsolására használnak. Koncentrikus és excentrikus szerkezetekkel rendelkezik. A termék hosszú ideig használható magas hőmérsékleten, magas nyomáson és korrozív környezetben.
Szemüveg
|
Tétel |
Specifikáció |
|
Végrehajtási szabvány |
DIN2616 |
|
Típus/Modell |
Koncentrikus, excentrikus |
|
Specifikáció |
φ21,3-1220 mm |
|
Falvastagsági osztály |
(3mm-40mm) DIN-hez |
|
Csatlakozás típusa |
BW |
|
Felületkezelés |
festék |
DIN2616

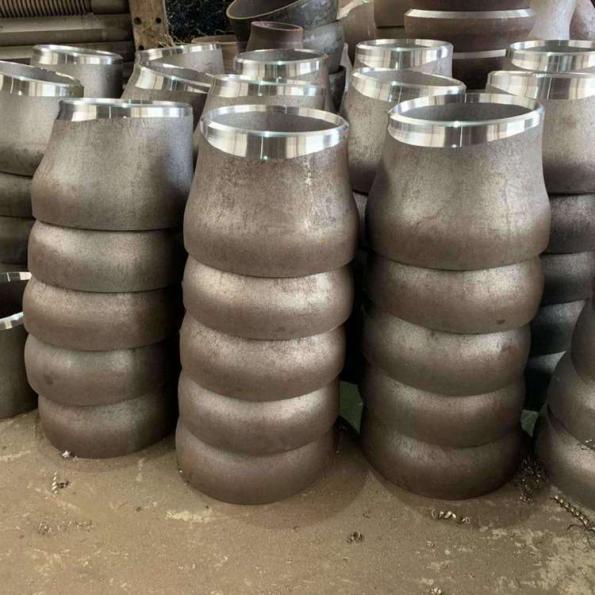

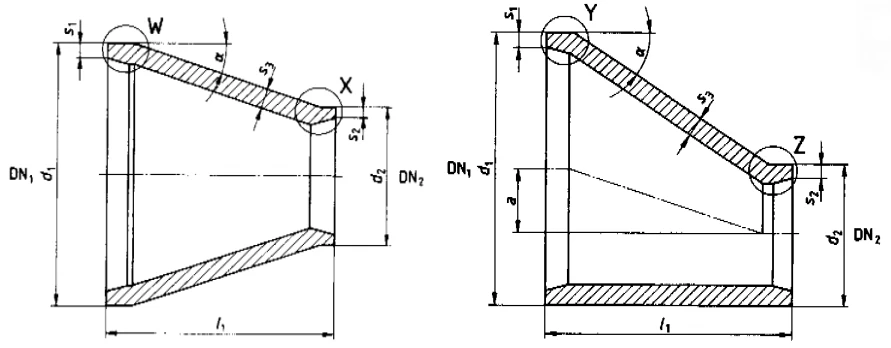

A reduktorok méretei
| Névleges méret DN1 | Átmérő d1 | Falvastagság s1 sorozathoz | max | Névleges méret DN2 | Átmérő d2 | Falvastagság s2 sorozathoz | l1 | S3 falvastagság sorozathoz | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 1 | 2 | 3 | 4 | 5 | 1 | 2 | 3 | 4 | 5 | ||||||
| 15 | 21,3 | 1,6 | – | 2,0 | 3,2 | 4,0 | 6 | 10 | 17,2 | 1,6 | – | 1,8 | 2,9 | – | 38 | 1,6 | – | 2,0 | 3,2 | – |
| 20 | 26,9 | 1,6 | – | 2,3 | 3,2 | 4,0 | 8 | 15 | 21,3 | 1,6 | – | 2,0 | 3,2 | 4,0 | 38 | 1,6 | – | 2,3 | 3,2 | 4,0 |
| 12 | 10 | 17,2 | 1,6 | – | 1,8 | 2,9 | – | 1,6 | – | 2,3 | 3,2 | – | ||||||||
| 25 | 33,7 | 2,0 | – | 2,6 | 3,2 | 4,0 | 7 | 20 | 26,9 | 1,6 | – | 2,3 | 3,2 | 4,0 | 50 | 2,0 | – | 2,6 | 3,2 | 4,0 |
| 12 | 15 | 21,3 | 1,6 | – | 2,0 | 3,2 | 4,0 | |||||||||||||
| 32 | 42,4 | 2,0 | – | 2,6 | 3,6 | 4,0 | 9 | 25 | 33,7 | 2,0 | – | 2,6 | 3,2 | 4,0 | 50 | 2,0 | – | 2,6 | 3,6 | 4,0 |
| 15 | 20 | 26,9 | 1,6 | – | 2,3 | 3,2 | 4,0 | |||||||||||||
| 19 | 15 | 21,3 | 1,6 | – | 2,0 | 3,2 | 4,0 | |||||||||||||
| 40 | 48,3 | 2,0 | – | 2,6 | 4,0 | 5,0 | 8 | 32 | 42,4 | 2,0 | – | 2,6 | 3,6 | 4,0 | 64 | 2,0 | – | 2,6 | 4,0 | 5,0 |
| 10 | 25 | 33,7 | 2,0 | – | 2,6 | 3,2 | 4,0 | |||||||||||||
| 16 | 20 | 26,9 | 1,6 | – | 2,3 | 3,2 | 4,0 | |||||||||||||
| 50 | 60,3 | 2,0 | – | 2,9 | 4,5 | 5,6 | 7 | 40 | 48,3 | 2,0 | – | 2,6 | 4,0 | 5,0 | 76 | 2,0 | – | 2,9 | 4,5 | 5,6 |
| 11 | 32 | 42,4 | 2,0 | – | 2,6 | 3,6 | 4,0 | |||||||||||||
| 16 | 25 | 33,7 | 2,0 | – | 2,6 | 3,2 | 4,0 | |||||||||||||
| 21 | 20 | 26,9 | 1,6 | – | 2,3 | 3,2 | 4,0 | |||||||||||||
| 65 | 76,1 | 2,3 | – | 2,9 | 5,0 | 7,1 | 9 | 50 | 60,3 | 2,0 | – | 2,9 | 4,5 | 5,6 | 90 | 2,3 | – | 2,9 | 5,0 | 7,1 |
| 15 | 40 | 48,3 | 2,0 | – | 2,6 | 4,0 | 5,0 | |||||||||||||
| 18 | 32 | 42,4 | 2,0 | – | 2,6 | 3,6 | 4,0 | |||||||||||||
| 23 | 25 | 33,7 | 2,0 | – | 2,6 | 3,2 | 4,0 | |||||||||||||
| 80 | 88,9 | 2,3 | – | 3,2 | 5,6 | 8,0 | 7 | 65 | 76,1 | 2,3 | – | 2,9 | 5,0 | 7,1 | 90 | 2,3 | – | 3,2 | 5,6 | 8,0 |
| 16 | 50 | 60,3 | 2,0 | – | 2,9 | 4,5 | 5,6 | |||||||||||||
| 22 | 40 | 48,3 | 2,0 | – | 2,6 | 4,0 | 5,0 | |||||||||||||
| 26 | 32 | 42,4 | 2,0 | – | 2,6 | 3,6 | 4,0 | |||||||||||||
| 100 | 114,3 | 2,6 | – | 3,6 | 6,3 | 8,8 | 13 | 80 | 88,9 | 2,3 | – | 3,2 | 5,6 | 8,0 | 100 | 2,6 | – | 3,6 | 6,3 | 8,8 |
| 18 | 65 | 76,1 | 2,3 | – | 2,9 | 5,0 | 7,1 | |||||||||||||
| 26 | 50 | 80,3 | 2,0 | – | 2,9 | 4,5 | 5,6 | |||||||||||||
| 31 | 40 | 48,3 | 2,0 | – | 2,6 | 4,0 | 5,0 | |||||||||||||
| 125 | 139,7 | 2,6 | – | 4,0 | 6,3 | 10,0 | 10 | 100 | 114,3 | 2,6 | – | 3,6 | 6,3 | 8,8 | 127 | 2,6 | – | 4,0 | 6,3 | 10,0 |
| 20 | 80 | 88,9 | 2,3 | – | 3,2 | 5,6 | 8,0 | |||||||||||||
| 25 | 65 | 76,1 | 2,3 | – | 2,9 | 5,0 | 7,1 | |||||||||||||
| 30 | 50 | 60,3 | 2,0 | – | 2,9 | 4,5 | 5,6 | |||||||||||||
| 150 | 168,3 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | 9 | 125 | 139,7 | 2,6 | 4,0 | 4,0 | 6,3 | 10,0 | 140 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 |
| 19 | 100 | 114,3 | 2,6 | 3,6 | 3,6 | 6,3 | 8,8 | |||||||||||||
| 27 | 80 | 88,9 | 2,3 | 3,2 | 3,2 | 5,6 | 8,0 | |||||||||||||
| 31 | 65 | 76,1 | 2,3 | 2,9 | 2,9 | 5,0 | 7,1 | |||||||||||||
| 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | 18 | 150 | 168,3 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | 152 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 |
| 27 | 125 | 139,7 | 2,6 | 4,0 | 4,0 | 6,3 | 10,0 | |||||||||||||
| 33 | 100 | 114,3 | 2,6 | 3,6 | 3,6 | 6,3 | 8,8 | |||||||||||||
| 39 | 80 | 88,9 | 2,3 | 3,2 | 3,2 | 5,6 | 8,0 | |||||||||||||
| 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | 16 | 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | 178 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 |
| 30 | 150 | 168,3 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | |||||||||||||
| 36 | 125 | 139,7 | 2,6 | 4,0 | 4,0 | 6,3 | 10,0 | 3,0 | 5,0 | 6,3 | 8,8 | 14,2 | ||||||||
| 40 | 100 | 114,3 | 2,6 | 3,6 | 3,6 | 6,3 | 8,8 | 3,1 | 5,0 | 6,3 | 8,8 | 14,2 | ||||||||
| 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | 12 | 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | 203 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 |
| 24 | 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | |||||||||||||
| 35 | 150 | 168,3 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | 3,0 | 5,6 | 7,1 | 10,0 | 16,0 | ||||||||
| 40 | 125 | 139,7 | 2,6 | 4,0 | 4,0 | 6,3 | 10,0 | 3,1 | 5,6 | 7,1 | 10,0 | 16,0 | ||||||||
| 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | 6 | 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | 330 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 |
| 14 | 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | |||||||||||||
| 22 | 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | |||||||||||||
| 29 | 150 | 168,3 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | |||||||||||||
| 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | 8 | 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | 355 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 |
| 13 | 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | |||||||||||||
| 21 | 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | |||||||||||||
| 28 | 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | |||||||||||||
| 34 | 150 | 168,3 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | |||||||||||||
| 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | 7 | 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | 381 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 |
| 14 | 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | |||||||||||||
| 18 | 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | |||||||||||||
| 25 | 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | |||||||||||||
| 31 | 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | |||||||||||||
| 500 | 508,0 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 | 4 | 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | 508 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 |
| 10 | 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | |||||||||||||
| 17 | 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | |||||||||||||
| 20 | 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | |||||||||||||
| 24 | 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | |||||||||||||
| 29 | 200 | 219,1 | 2,9 | 4,5 | 6,3 | 8,0 | 12,5 | |||||||||||||
| 600 | 610,0 | 5,0 | 6,3 | 12,5 | 17,5 | 30,0 | 10 | 500 | 508,0 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 | 508 | 5,0 | 6,3 | 12,5 | 17,5 | 30 |
| 15 | 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | |||||||||||||
| 21 | 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | |||||||||||||
| 26 | 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | |||||||||||||
| 29 | 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | |||||||||||||
| 33 | 250 | 273,0 | 2,9 | 5,0 | 6,3 | 8,8 | 14,2 | 5,1 | 6,3 | 12,5 | 17,5 | 30 | ||||||||
| 700 | 711,0 | 5,0 | 7,1 | 12,5 | 20,0 | 32,0 | 10 | 600 | 610,0 | 5,0 | 6,3 | 12,5 | 17,5 | 30,0 | 610 | 5,0 | 7,1 | 12,5 | 20,0 | 32 |
| 15 | 500 | 508,0 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 | |||||||||||||
| 20 | 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | |||||||||||||
| 25 | 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | |||||||||||||
| 30 | 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | |||||||||||||
| 33 | 300 | 323,9 | 2,9 | 5,6 | 7,1 | 10,0 | 16,0 | |||||||||||||
| 800 | 813,0 | 5,6 | 8,0 | 12,5 | 22,2 | 36,0 | 10 | 700 | 711,0 | 5,0 | 7,1 | 12,5 | 20,0 | 32,0 | 610 | 5,6 | 8,0 | 12,5 | 22,2 | 36 |
| 15 | 600 | 610,0 | 5,0 | 6,3 | 12,5 | 17,5 | 30,0 | |||||||||||||
| 20 | 500 | 508,0 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 | |||||||||||||
| 25 | 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | |||||||||||||
| 30 | 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | |||||||||||||
| 35 | 350 | 355,6 | 3,2 | 5,6 | 8,0 | 11,0 | 17,5 | 5,8 | 8,0 | 12,5 | 22,2 | 36 | ||||||||
| 900 | 914,0 | 6,3 | 10,0 | 12,5 | 25,0 | 40,0 | 10 | 800 | 813,0 | 5,6 | 8,0 | 12,5 | 22,2 | 36,0 | 610 | 6,3 | 10,0 | 12,5 | 25,0 | 40 |
| 15 | 700 | 711,0 | 5,0 | 7,1 | 12,5 | 20,0 | 32,0 | |||||||||||||
| 20 | 600 | 610,0 | 5,0 | 6,3 | 12,5 | 17,5 | 30,0 | |||||||||||||
| 25 | 500 | 508,0 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 | |||||||||||||
| 30 | 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | 6,4 | 10,0 | 12,5 | 25,0 | 40 | ||||||||
| 35 | 400 | 406,4 | 3,2 | 6,3 | 8,8 | 12,5 | 20,0 | 6,5 | 10,0 | 12,5 | 25,0 | 40 | ||||||||
| 1000 | 1016,0 | 6,3 | 10,0 | 12,5 | 28,0 | 45,0 | 10 | 900 | 914,0 | 6,3 | 10,0 | 12,5 | 25,0 | 40,0 | 810 | 6,3 | 10,0 | 12,5 | 28,0 | 45 |
| 15 | 800 | 813,0 | 5,6 | 8,0 | 12,5 | 22,2 | 36,0 | |||||||||||||
| 20 | 700 | 711,0 | 5,0 | 7,1 | 12,5 | 20,0 | 32,0 | |||||||||||||
| 25 | 600 | 610,0 | 5,0 | 6,3 | 12,5 | 17,5 | 30,0 | |||||||||||||
| 30 | 500 | 508,0 | 4,0 | 6,3 | 11,0 | 16,0 | 25,0 | |||||||||||||
| 35 | 450 | 457,0 | 4,0 | 6,3 | 10,0 | 14,2 | 22,2 | 6,4 | 10,2 | 12,5 | 28,0 | 45 | ||||||||
| 1200 | 1220,0 | 6,3 | 12,5 | − | − | − | 10 | 1000 | 1018,0 | 6,3 | 10,0 | − | − | − | 711 | 6,3 | 1,25 | − | − | − |
| 15 | 900 | 914,0 | 6,3 | 10,0 | − | − | − | |||||||||||||
| 20 | 800 | 813,0 | 5,6 | 8,0 | − | − | − | |||||||||||||
| 25 | 700 | 711,0 | 5,0 | 7,1 | − | − | − | 6,4 | 12,5 | |||||||||||
| 30 | 600 | 610,0 | 5,0 | 6,3 | − | − | − | 6,6 | 12,5 | |||||||||||
